Strefa 20 zagrożenia wybuchem – gdzie występuje i dlaczego wymaga najwyższego poziomu ochrony?
Strefa 20 to obszar o najwyższym poziomie zagrożenia wybuchem pyłów palnych, w którym atmosfera wybuchowa występuje stale albo przez długie okresy. Tu nie ma miejsca na półśrodki. Jeśli odpowiadasz za zakład produkcyjny, magazyn, instalację odpylającą – musisz wiedzieć, że błąd w klasyfikacji albo w doborze sprzętu może oznaczać realne zagrożenie dla ludzi i całej infrastruktury.
Poniżej znajdziesz najważniejsze informacje: gdzie występuje strefa 20, jakie są jej wymagania prawne i techniczne oraz jak podejść do tematu odpowiedzialnie – nie tylko „na papierze”.
Czym dokładnie jest strefa 20 i czym różni się od innych stref EX?
Strefa 20 to przestrzeń, w której obłok palnego pyłu w powietrzu występuje stale, często albo przez długie okresy czasu – i to jest jej definicja prawna wynikająca z rozporządzenia Ministra Gospodarki z 8 lipca 2010 r. To nie jest zagrożenie incydentalne. To środowisko pracy, w którym atmosfera wybuchowa jest traktowana jako stały element procesu technologicznego.
W praktyce oznacza to:
- zagrożenie dotyczy wyłącznie pyłów palnych,
- klasyfikacja opiera się na częstotliwości i czasie utrzymywania się zapylenia,
- poziom ryzyka jest wyższy niż w strefach 21 i 22,
- wymaga stosowania najwyższej kategorii urządzeń ATEX – 1D,
- obowiązuje Poziom Zabezpieczenia Urządzenia EPL Da.
Często pojawia się pytanie: czy to odpowiednik strefy 0? Nie. Strefa 0 dotyczy gazów i par. Strefa zagrożenia wybuchem 20 odnosi się wyłącznie do pyłów. Różnica jest fundamentalna, bo pyły mają inne parametry zapłonu, inne właściwości elektrostatyczne i inne zachowanie w instalacji.
Z naszej praktyki wynika, że wiele firm bagatelizuje zapylenie wewnątrz urządzeń. Tymczasem to właśnie tam – w zamkniętych przestrzeniach – powstaje środowisko typowe dla strefy 20. I tam wymagania są najbardziej rygorystyczne.
Gdzie w praktyce występuje strefa zagrożenia wybuchem 20?
Strefa zagrożenia wybuchem 20 najczęściej znajduje się wewnątrz zamkniętych aparatów, silosów, młynów i instalacji transportu materiałów sypkich. Rzadko jest to przestrzeń otwarta. To raczej wnętrze urządzenia, do którego nie zaglądasz na co dzień – ale które pracuje w warunkach ciągłego zapylenia.

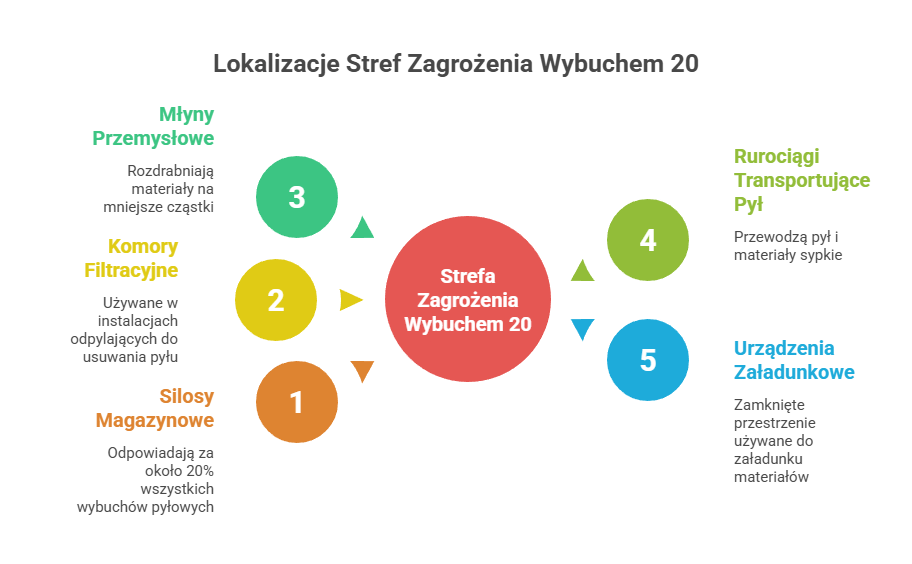

Najczęstsze lokalizacje to:
- wnętrza silosów magazynowych – odpowiadają za około 20% wszystkich wybuchów pyłowych,
- komory filtracyjne i cyklony w instalacjach odpylających,
- wnętrza młynów przemysłowych i rozdrabniaczy,
- rurociągi transportujące pył i materiały sypkie,
- zamknięte przestrzenie urządzeń załadunkowych.
Branże szczególnie narażone? Drzewna, zbożowo-młynarska, chemiczna, recyklingowa. Tam zapylenie jest częścią procesu.
W praktyce problemem nie jest sama obecność pyłu. Problemem jest jego stężenie w powietrzu oraz możliwość nagromadzenia ładunków elektrostatycznych. Pył może unosić się długo. Może osadzać się na elementach instalacji. A przy odpowiedniej temperaturze – wystarczy iskra.
Dlatego przy projektowaniu takich przestrzeni zaczynamy od rzetelnej Oceny Zagrożenia Wybuchem oraz szczegółowej Oceny Ryzyka Wybuchu. Bez tego trudno prawidłowo wyznaczyć strefę i dobrać zabezpieczenia.
Jakie wymagania sprzętowe obowiązują w strefie 20 według ATEX?
W strefie 20 wolno stosować wyłącznie urządzenia kategorii 1D z poziomem zabezpieczenia EPL Da – i to jest absolutne minimum. Sprzęt musi zachować bezpieczeństwo nawet przy dwóch niezależnych, jednoczesnych uszkodzeniach.
To oznacza w praktyce:
- obowiązkowa certyfikacja ATEX kategorii 1D,
- oznaczenie EPL Da,
- najwyższy poziom ochrony przeciwwybuchowej,
- rygorystyczna izolacja elektryczna i pełne uziemienie,
- specjalne systemy odpowietrzania silników montowanych wewnątrz silosów.
Nie ma tu miejsca na „zwykłe” silniki przemysłowe. Nie ma kompromisów przy czujnikach, oświetleniu, aparaturze kontrolnej.
Dodatkowo w praktyce stosuje się:
- systemy odciążania wybuchu,
- systemy tłumienia eksplozji,
- mechaniczne izolacje zapobiegające przeniesieniu płomienia rurociągami,
- podłogi i elementy infrastruktury w standardzie ESD.
To nie są rozwiązania nadmiarowe. To standard w środowisku, gdzie atmosfera wybuchowa jest obecna praktycznie cały czas.
Jeśli projektujesz instalację albo modernizujesz istniejącą, warto, żebyś równolegle przygotował Dokument Zabezpieczenia Przed Wybuchem. Bez niego całość nie będzie spójna ani formalnie, ani technicznie.
Odpowiedzialność prawna i dokumentacja – co musisz mieć wdrożone przy strefie 20?
W przypadku strefy 20 obowiązek dokumentacyjny jest bezdyskusyjny – musisz posiadać aktualną analizę i kompletną dokumentację przeciwwybuchową.
W praktyce oznacza to:
- przeprowadzenie oceny zagrożenia wybuchem,
- wykonanie oceny ryzyka wybuchu,
- opracowanie i aktualizację Dokumentu Zabezpieczenia Przed Wybuchem,
- właściwe oznakowanie przestrzeni i urządzeń,
- szkolenie personelu.
To nie jest kwestia „kontroli raz na kilka lat”. Organy nadzoru – w tym Państwowa Straż Pożarna i Państwowa Inspekcja Pracy – weryfikują spójność dokumentacji z realnym stanem instalacji.
Dlatego przy wdrażaniu systemu ochrony przeciwwybuchowej działamy kompleksowo – w ramach naszych usług ATEX oraz szerszych usług BHP i PPOŻ. Analiza, dokumentacja i doradztwo techniczne muszą się ze sobą zazębiać. Inaczej zostają luki.
Strefa 20 nie wybacza uproszczeń. To środowisko o najwyższym poziomie zagrożenia. Jeśli podejdziesz do tematu systemowo – z analizą, właściwym doborem sprzętu i nadzorem – zabezpieczasz nie tylko instalację, ale też ciągłość produkcji i bezpieczeństwo ludzi.
Najczęściej zadawane pytania o strefę 20 zagrożenia wybuchem
Zasadniczo nie. Strefa 20 dotyczy przestrzeni zamkniętych, w których obłok palnego pyłu utrzymuje się stale lub przez długi czas. Najczęściej są to wnętrza silosów, filtrów, młynów czy rurociągów transportujących materiał sypki. Jeśli zapylenie pojawia się okresowo w hali – najczęściej klasyfikuje się je jako strefę 21 lub 22, ale to wymaga analizy.
Nie. O kwalifikacji decyduje częstotliwość i czas utrzymywania się obłoku pyłu w powietrzu, a także jego właściwości fizykochemiczne. Pył musi tworzyć mieszaninę w stężeniu zdolnym do wybuchu. Dlatego zawsze zaczynamy od rzetelnej oceny zagrożenia wybuchem, a nie od założeń „na oko”.
Wyłącznie sprzęt z certyfikacją ATEX kategorii 1D i poziomem EPL Da. Urządzenie musi zachować bezpieczeństwo nawet przy dwóch niezależnych uszkodzeniach. W praktyce oznacza to specjalne wykonanie silników, czujników, systemów sterowania oraz pełne uziemienie infrastruktury. Standardowe komponenty przemysłowe są wykluczone.
Tak. Wymagana jest kompletna dokumentacja, w tym dokument zabezpieczenia przed wybuchem, który opisuje zagrożenia, zastosowane środki techniczne i organizacyjne oraz sposób nadzoru nad instalacją. Dokument musi być aktualny i zgodny z rzeczywistym stanem obiektu.
Za każdym razem, gdy zmienia się technologia, parametry procesu, urządzenia lub organizacja pracy. Ocena ryzyka wybuchu nie jest dokumentem jednorazowym – to element systemu zarządzania bezpieczeństwem.
Odpowiedzialność spoczywa na właścicielu lub pracodawcy. To on musi zapewnić wykonanie analizy, właściwe oznakowanie i dobór urządzeń. W praktyce wiele firm korzysta z naszego wsparcia w ramach usług ATEX oraz szerszych usług BHP i PPOŻ, aby mieć pewność, że dokumentacja i instalacja są spójne.
Czasem tak – poprzez hermetyzację procesu, poprawę wentylacji lub zmianę parametrów technologicznych. Każda taka decyzja musi być jednak poparta nową analizą i aktualizacją dokumentacji. Bez tego zmiana klasyfikacji nie będzie uznana za prawidłową.
Ryzyko jest podwójne: administracyjne i finansowe. Możliwe są decyzje organów nadzoru, wstrzymanie eksploatacji, a w przypadku zdarzenia – problemy z ubezpieczycielem. W środowisku o ciągłym zagrożeniu pyłowym brak systemowego podejścia to realne zagrożenie dla ludzi i biznesu.
