Strefy zagrożenia wybuchem – czym są? Przepisy, oznaczenia, normy

Strefy zagrożenia wybuchem to realne, prawnie zdefiniowane obszary pracy, w których może powstać atmosfera wybuchowa – a ich prawidłowe wyznaczenie decyduje o bezpieczeństwie ludzi, instalacji i odpowiedzialności właściciela obiektu. To nie jest temat „dla formalności”. To obszar, który bezpośrednio wpływa na dobór urządzeń, sposób projektowania instalacji i ważność ubezpieczenia. Jeśli zarządzasz zakładem, projektujesz infrastrukturę albo odpowiadasz za bezpieczeństwo – ten temat dotyczy Cię wprost.

W praktyce błąd w klasyfikacji strefy zagrożenia wybuchem oznacza ryzyko przestoju produkcji, decyzję organów kontrolnych, a w skrajnym przypadku – zagrożenie życia ludzi. I właśnie dlatego tak ważne jest zrozumienie, czym są strefy wybuchowe, jakie przepisy je regulują oraz jak poprawnie określić ich zasięg.

Czym są strefy zagrożenia wybuchowego i kiedy powstaje strefa zagrożenia wybuchem? Sprawdź definicję i kryteria wyznaczania

Strefa zagrożenia wybuchem powstaje wtedy, gdy w danej przestrzeni może pojawić się mieszanina palnej substancji z powietrzem w stężeniu mieszczącym się między dolną a górną granicą wybuchowości – i to jest kluczowa definicja, od której trzeba zacząć. Nie chodzi o samą obecność gazu czy pyłu, ale o realną możliwość powstania atmosfery wybuchowej, która przy źródle zapłonu doprowadzi do eksplozji.

Najważniejsze elementy, które musisz wziąć pod uwagę:

• rodzaj substancji palnej – gaz, para cieczy, mgła czy pył,

• prawdopodobieństwo pojawienia się atmosfery wybuchowej,

• czas jej utrzymywania się w przestrzeni roboczej,

• warunki wentylacyjne i technologiczne,

• możliwość wystąpienia źródła zapłonu.


W zakładach przemysłowych – od lakierni, przez magazyny chemiczne, po instalacje przetwórstwa spożywczego – zagrożenie może wynikać z normalnej pracy instalacji, nieszczelności, procesu przesypu materiału czy czyszczenia. Często słyszysz: „przecież to się zdarza rzadko”. Tyle że prawo nie operuje kategorią „rzadko”, tylko analizą ryzyka i przewidywalnością zjawiska.

Rozporządzenie Ministra Gospodarki z 8 lipca 2010 r. zobowiązuje do precyzyjnego zidentyfikowania takich przestrzeni, a normy PN-EN IEC 60079-10-1 i PN-EN IEC 60079-10-2 szczegółowo opisują zasady klasyfikacji dla gazów oraz pyłów. Jeśli pomylisz się na etapie definicji – cała dalsza infrastruktura, w tym dobór urządzeń ATEX, może być nieadekwatna. A to już nie jest drobna nieścisłość projektowa, tylko błąd systemowy w zarządzaniu bezpieczeństwem.

Jak wyznacza się strefy EX w zakładzie? Analiza ryzyka, zasięg strefy zagrożenia wybuchem i czas trwania atmosfery wybuchowej

Strefy EX wyznacza się na podstawie analizy prawdopodobieństwa wystąpienia atmosfery wybuchowej oraz przewidywanego czasu jej trwania – i to właśnie te dwa czynniki decydują o klasyfikacji. Nie wystarczy wiedzieć, że w instalacji pracuje gaz palny. Musisz określić gdzie dokładnie może się pojawić, jak długo może się utrzymywać i w jakim promieniu od źródła emisji powstaje zagrożenie.

W praktyce analiza obejmuje:

• identyfikację źródeł emisji substancji palnych,

• ocenę intensywności i częstotliwości uwolnień,

• określenie warunków wentylacji naturalnej i mechanicznej,

• wyznaczenie zasięgu strefy zagrożenia wybuchem w metrach od źródła,

• klasyfikację do odpowiedniej strefy 0, 1, 2 lub 20, 21, 22.


Zasięg strefy zagrożenia wybuchem nie jest wartością „na oko”. Oblicza się go w oparciu o parametry technologiczne, dane producentów instalacji, charakterystyki substancji oraz normy zharmonizowane. W wielu przypadkach różnica kilku metrów oznacza zmianę klasy urządzenia, które możesz zastosować. A to przekłada się na koszt inwestycji – czasem znaczący.

W praktyce, gdy pracujesz przy modernizacji zakładu, szybko okazuje się, że zmiana sposobu wentylacji albo hermetyzacja procesu potrafi ograniczyć zasięg strefy EX. I tu zaczyna się realna optymalizacja – nie na papierze, tylko w projekcie technicznym. Jeśli potraktujesz temat rzetelnie, możesz jednocześnie podnieść poziom bezpieczeństwa i ograniczyć koszty sprzętu w wykonaniu przeciwwybuchowym. To właśnie moment, w którym analiza ryzyka przestaje być dokumentem do teczki, a staje się narzędziem zarządczym.

Podział na strefy wybuchowe 0, 1, 2 oraz 20, 21, 22 – które strefy zagrożenia wybuchem wymagają największej ostrożności?

Największej ostrożności wymagają te strefy, w których atmosfera wybuchowa występuje ciągle, przez długi czas lub bardzo często, czyli przede wszystkim strefa 0 dla gazów oraz strefa 20 dla pyłów. To właśnie tam ryzyko nie jest incydentalne, lecz wpisane w charakter pracy instalacji. W praktyce oznacza to, że urządzenia pracujące w tych obszarach muszą spełniać najwyższe poziomy zabezpieczeń (EPL) i być projektowane z myślą o ekstremalnych warunkach.

W uproszczeniu podział wygląda tak:

• Strefa 0 / 20 – atmosfera wybuchowa występuje stale, przez długi czas lub często,

• Strefa 1 / 21 – atmosfera może pojawić się w normalnych warunkach pracy,

• Strefa 2 / 22 – atmosfera wybuchowa pojawia się rzadko i utrzymuje się krótko,

• klasyfikacja dotyczy osobno gazów i par (G) oraz pyłów (D),

• od przypisanej strefy zależy kategoria urządzenia ATEX: 1G/2G/3G oraz 1D/2D/3D.


To brzmi technicznie, ale w praktyce różnica między strefą 1 a 2 może oznaczać zupełnie inny budżet inwestycyjny. W strefie 0 czy 20 nie ma miejsca na kompromisy – stosujesz wyłącznie sprzęt o najwyższej klasie zabezpieczeń. W strefie 2 lub 22 wymagania są mniej rygorystyczne, ale nadal obowiązkowe.

Z naszego doświadczenia projektowego wynika, że największe problemy pojawiają się nie w strefach skrajnych, lecz w „środkowych” – 1 i 21. To tam często pojawia się pokusa uproszczeń: „przecież to tylko okresowe”. Tymczasem właśnie te obszary są najczęściej kontrolowane przez organy nadzoru. Jeśli zaniżysz klasyfikację, narażasz się na konieczność kosztownej wymiany urządzeń. Dlatego odpowiedź na pytanie, które strefy zagrożenia wybuchem wymagają największej ostrożności, jest prosta – te, w których atmosfera wybuchowa jest elementem normalnej pracy instalacji.

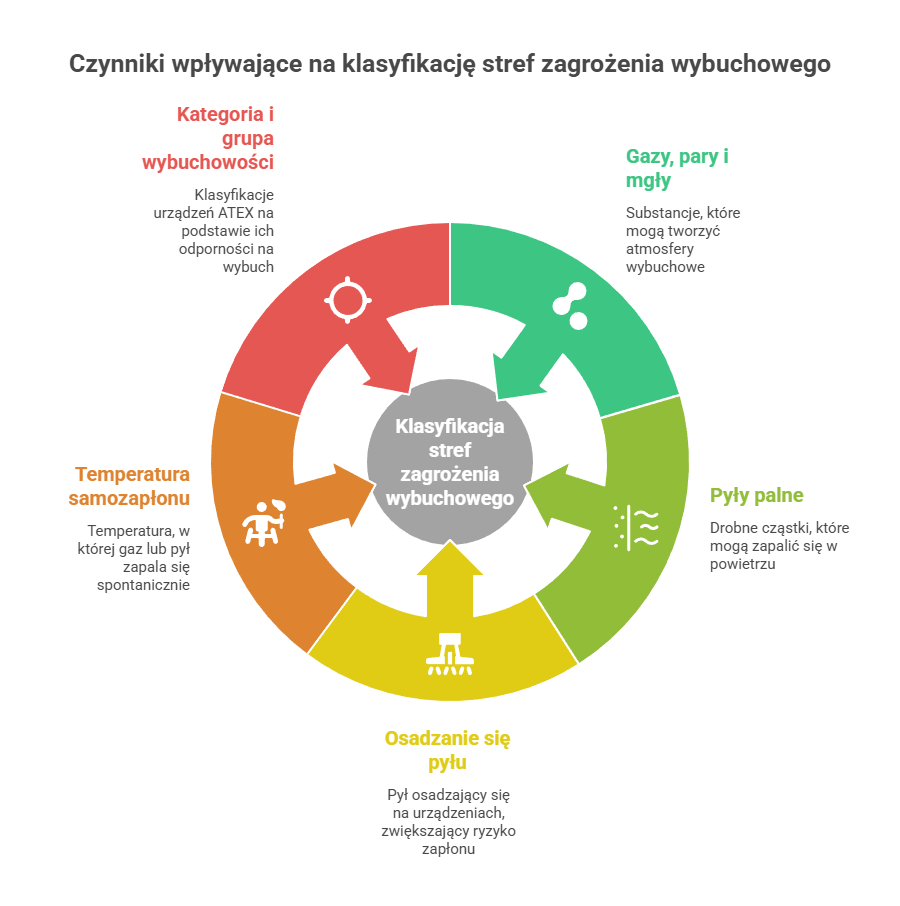

Gazy czy pyły? Jak rodzaj substancji wpływa na klasyfikację stref zagrożenia wybuchowego i dobór urządzeń ATEX

Rodzaj substancji palnej bezpośrednio determinuje sposób klasyfikacji przestrzeni oraz wymagania wobec urządzeń – i to jest punkt wyjścia każdej analizy. Inaczej projektujesz zabezpieczenia dla instalacji gazowej, a inaczej dla środowiska zapylonego. Różnice nie są kosmetyczne, tylko konstrukcyjne i normatywne.

Kluczowe kwestie, które musisz rozróżnić:

• gazy, pary i mgły oznacza się literą G – obowiązuje norma PN-EN IEC 60079-10-1,

• pyły palne oznacza się literą D – obowiązuje norma PN-EN IEC 60079-10-2,

• pyły mogą tworzyć warstwy osadzające się na urządzeniach, co zwiększa ryzyko zapłonu,

• temperatura samozapłonu gazu i pyłu bywa diametralnie różna,

• urządzenia muszą być dobrane zgodnie z kategorią i grupą wybuchowości.


W praktyce środowiska zapylone bywają bardziej podstępne niż gazowe. Pył nie musi być widoczny w powietrzu, aby stanowił zagrożenie – wystarczy, że uniesie się podczas czyszczenia lub awarii transportu pneumatycznego. Co więcej, osadzona warstwa pyłu może podnieść temperaturę powierzchni urządzenia i doprowadzić do zapłonu wtórnego.

Dlatego dobór urządzeń ATEX nie może ograniczać się do samego oznaczenia „Ex”. Musisz sprawdzić kategorię, rodzaj ochrony (np. d, e, ia), grupę gazową oraz klasę temperaturową. W środowisku gazowym kluczowa będzie szczelność i eliminacja iskier. W zapylonym – także kontrola temperatury powierzchni. Jeśli pomylisz te dwa światy, konsekwencje pojawią się nie w dokumentacji, ale w realnej eksploatacji.

ATEX w praktyce: jakie przepisy regulują strefy zagrożenia wybuchowego i jakie normy PN-EN należy stosować?

System ochrony przeciwwybuchowej w Europie opiera się na dyrektywach ATEX oraz ich implementacji do prawa krajowego – i to one stanowią fundament prawny klasyfikacji stref. W Polsce kluczowe znaczenie ma wdrożenie dyrektywy 2014/34/UE dotyczącej urządzeń oraz przepisów regulujących bezpieczeństwo użytkowników w miejscach pracy.

Najważniejsze akty i dokumenty, które należy znać:

• Dyrektywa 2014/34/UE (ATEX) – wymagania dla producentów urządzeń,

• krajowe rozporządzenia wdrażające przepisy ATEX,

• Rozporządzenie Ministra Gospodarki z 8 lipca 2010 r. – obowiązek identyfikacji stref,

• PN-EN IEC 60079-10-1 – klasyfikacja przestrzeni z gazami i parami,

• PN-EN IEC 60079-10-2 – klasyfikacja przestrzeni z pyłami,

• obowiązek opracowania Dokumentu Zabezpieczenia Przed Wybuchem (DZPW).


W praktyce ATEX to nie tylko oznaczenie na obudowie urządzenia. To cały system odpowiedzialności – od projektanta, przez inwestora, po właściciela zakładu. Organy takie jak Państwowa Straż Pożarna czy Państwowa Inspekcja Pracy weryfikują nie tylko obecność oznaczeń, ale przede wszystkim spójność dokumentacji z rzeczywistym stanem instalacji.

Jeśli podejdziesz do tematu formalnie, ograniczysz się do zebrania deklaracji zgodności. Jeśli podejdziesz do niego odpowiedzialnie, potraktujesz normy PN-EN jako narzędzie projektowe. Właśnie wtedy przepisy przestają być obciążeniem, a stają się ramą, która porządkuje inwestycję i chroni Cię przed kosztownymi błędami. W obszarze stref zagrożenia wybuchowego prawo nie jest dodatkiem – to fundament decyzji technicznych i finansowych.

Oznaczenia EX w terenie i na urządzeniach – jak prawidłowo interpretować symbole w strefach wybuchowych?

Symbole EX informują nie tylko o zagrożeniu, ale przede wszystkim o tym, jakiego typu urządzenie może bezpiecznie pracować w danej przestrzeni – i to jest ich najważniejsza funkcja. Żółty trójkąt z czarną obwódką i oznaczeniem „Ex” w terenie sygnalizuje obecność strefy wybuchowej, natomiast tabliczka znamionowa na urządzeniu mówi, czy sprzęt rzeczywiście jest dopuszczony do pracy w tej konkretnej strefie.

Zwróć uwagę na kilka kluczowych elementów oznaczeń:

• znak Ex – potwierdzenie wykonania przeciwwybuchowego,
• grupa urządzenia (np. II) – sektor przemysłowy, w którym sprzęt może być stosowany,
• kategoria (1G, 2G, 3G / 1D, 2D, 3D) – poziom bezpieczeństwa w odniesieniu do strefy,
• rodzaj ochrony – np. obudowa ognioszczelna „d”, wykonanie iskrobezpieczne „ia”, zwiększone bezpieczeństwo „e”,
• klasa temperaturowa – maksymalna temperatura powierzchni urządzenia.

To właśnie ta sekwencja liter i cyfr decyduje, czy dane urządzenie może trafić do strefy 1, czy tylko do 2. Nie wystarczy, że na obudowie widnieje znak Ex. Musisz sprawdzić pełne oznaczenie i dopasować je do klasyfikacji przestrzeni. W praktyce wiele błędów wynika z uproszczeń – ktoś widzi „ATEX” i zakłada, że sprzęt nadaje się wszędzie. To nie działa w ten sposób.

Jeśli projektujesz lub modernizujesz instalację, interpretacja oznaczeń powinna być elementem szerszego procesu. Wsparcie w tym zakresie oferują nasi specjaliści od usług ATEX, którzy weryfikują zgodność urządzeń z realnie wyznaczonymi strefami. To szczególnie ważne podczas kontroli – organy nadzoru nie analizują samego symbolu, lecz jego spójność z dokumentacją i klasyfikacją przestrzeni.

Zasięg strefy zagrożenia wybuchem a projekt instalacji – co trzeba uwzględnić przy planowaniu infrastruktury przemysłowej?

Zasięg strefy zagrożenia wybuchem bezpośrednio wpływa na rozmieszczenie urządzeń, tras kablowych i systemów wentylacji – dlatego musi być uwzględniony już na etapie projektu, a nie dopiero przy odbiorze inwestycji. To nie jest parametr orientacyjny. Kilka metrów różnicy może oznaczać zmianę kategorii urządzeń, inne wymagania materiałowe i wyższy koszt realizacji.

Podczas planowania infrastruktury powinieneś przeanalizować:

• lokalizację potencjalnych źródeł emisji (zawory, kołnierze, punkty napełniania, silosy),
• intensywność i częstotliwość uwolnień substancji palnych,
• warunki wentylacyjne – naturalne i mechaniczne,
• możliwość ograniczenia zasięgu poprzez hermetyzację lub modernizację procesu
• wpływ strefy na dobór osprzętu elektrycznego i mechanicznego.

W praktyce dobrze zaprojektowana wentylacja potrafi znacząco zmniejszyć zasięg strefy EX. To przekłada się na realne oszczędności – bo urządzenia w wyższych kategoriach ATEX są wyraźnie droższe. Z drugiej strony błędne oszacowanie zasięgu może skutkować koniecznością wymiany całych sekcji instalacji.

Właśnie dlatego analiza powinna opierać się na rzetelnej Ocenie Zagrożenia Wybuchem oraz szczegółowej Ocenie Ryzyka Wybuchu. To nie są dokumenty „do szuflady”, lecz narzędzia, które pozwalają zoptymalizować projekt jeszcze przed rozpoczęciem prac wykonawczych.

Z perspektywy inwestora kluczowe jest jedno – zasięg strefy powinien być efektem obliczeń i analizy, a nie przyjętego założenia projektowego. Jeśli na tym etapie podejmiesz właściwe decyzje, unikniesz kosztownych korekt i sporów przy odbiorze instalacji.

Obowiązki właściciela obiektu: ocena ryzyka, dokument DZPW i odpowiedzialność za strefy zagrożenia wybuchowego

To właściciel lub pracodawca odpowiada za prawidłowe rozpoznanie i udokumentowanie stref zagrożenia wybuchowego – i ta odpowiedzialność ma wymiar zarówno prawny, jak i finansowy. Przepisy jasno wskazują, że przed rozpoczęciem eksploatacji instalacji należy przeprowadzić Ocenę Ryzyka Wybuchu, a następnie opracować Dokument Zabezpieczenia Przed Wybuchem (DZPW).

Twoje obowiązki obejmują:

• identyfikację miejsc, w których może powstać atmosfera wybuchowa,
• wyznaczenie i oznakowanie stref EX,
• dobór urządzeń zgodnych z klasyfikacją,
• opracowanie i aktualizację dokumentacji,
• szkolenie pracowników w zakresie zagrożeń.

Dokument Zabezpieczenia Przed Wybuchem nie jest formalnością. To kompleksowy opis zagrożeń, środków technicznych i organizacyjnych, które mają im przeciwdziałać. Musi być spójny z rzeczywistym stanem instalacji i aktualizowany przy każdej istotnej zmianie technologicznej. Brak dokumentu albo jego nieaktualność może skutkować decyzją administracyjną, a w razie zdarzenia – poważnymi konsekwencjami ubezpieczeniowymi.

Jeżeli potrzebujesz wsparcia w przygotowaniu takiej dokumentacji, możesz skorzystać z usług specjalistów FIREDOM w zakresie dokumentu zabezpieczenia przed wybuchem (Dokument zabezpieczenia przed wybuchem) lub kompleksowych usług BHP i PPOŻ. Warto mieć na uwadze, że współpraca z doświadczonym zespołem pozwala uniknąć błędów interpretacyjnych i przyspiesza proces uzgodnień z organami kontrolnymi.
